Cảm Biến Radar HLK-LD2410 — Phát Hiện Chuyển Động & Sự Hiện Diện Con Người
Khác với cảm biến PIR truyền thống chỉ phát hiện chuyển động, HLK-LD2410 sử dụng sóng radar FMCW 24GHz để phát hiện cả người đang ngồi yên — giải pháp lý tưởng cho nhà thông minh, chiếu sáng tự động và hệ thống an ninh.
1. HLK-LD2410 Là Gì?

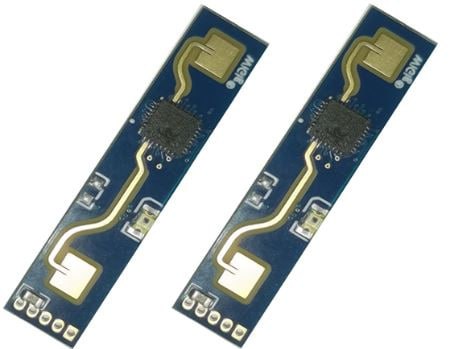

HLK-LD2410 là mô-đun cảm biến radar do Hi-Link Electronics (Trung Quốc) sản xuất. Sử dụng công nghệ FMCW (Frequency Modulated Continuous Wave) trên băng tần 24GHz, module này có khả năng phát hiện cả chuyển động (moving) lẫn sự hiện diện tĩnh (static presence) của con người.
Thông số kỹ thuật chính
2. PIR vs Radar — Tại Sao Radar Vượt Trội?
Cảm biến PIR (Passive Infrared) phổ biến nhưng có nhiều hạn chế. Radar FMCW như HLK-LD2410 giải quyết triệt để các vấn đề này.
| Tiêu chí | PIR truyền thống | HLK-LD2410 (Radar) |
|---|---|---|
| Phát hiện người ngồi yên | Không | Có |
| Xuyên qua vật liệu mỏng | Không | Nhựa, gỗ mỏng |
| Đo khoảng cách | Không | 0.75m/gate |
| Ảnh hưởng bởi nhiệt độ | Lỗi khi >35°C | Không ảnh hưởng |
| Hoạt động trong tối | Có | Có |
| Giá thành | ~15.000đ | ~80.000–120.000đ |
| Cấu hình linh hoạt | Chỉ biến trở | UART + Bluetooth |
Kết luận: PIR phù hợp cho các ứng dụng đơn giản, chi phí thấp (đèn cầu thang, hành lang). HLK-LD2410 phù hợp khi cần phát hiện người ngồi yên (phòng họp, toilet, phòng ngủ) hoặc cần đo khoảng cách.
3. Nguyên Lý Hoạt Động FMCW
HLK-LD2410 phát sóng radar liên tục với tần số thay đổi tuyến tính (chirp). Khi sóng chạm vào người và phản xạ lại, module so sánh tần số sóng phát và sóng thu để tính khoảng cách và tốc độ di chuyển (hiệu ứng Doppler).
Cơ chế phát hiện 2 trạng thái
Phát hiện qua Doppler shift — khi người di chuyển, tần số sóng phản xạ thay đổi. Độ nhạy cao, phản hồi nhanh < 0.5 giây.
Phát hiện qua micro-Doppler — ngay cả khi ngồi yên, nhịp thở và nhịp tim tạo rung động nhỏ mà radar vẫn bắt được.
9 Gate — Vùng phát hiện
HLK-LD2410 chia không gian phía trước thành 9 gate, mỗi gate rộng 0.75m. Bạn có thể cấu hình ngưỡng nhạy riêng cho từng gate — ví dụ tăng nhạy ở gate gần, giảm nhạy ở gate xa để tránh báo giả.
4. Sơ Đồ Chân & Đấu Nối
Pinout HLK-LD2410
| Chân | Tên | Chức năng | Ghi chú |
|---|---|---|---|
| 1 | VCC | Nguồn 5V DC | Dòng ≥ 200mA |
| 2 | TX | UART Transmit | Nối vào RX của MCU (mức 3.3V) |
| 3 | RX | UART Receive | Nối vào TX của MCU (mức 3.3V) |
| 4 | GND | Mass | Nối chung GND với MCU |
| 5 | OUT | GPIO Output | HIGH = có người, LOW = không có người |
Sơ đồ đấu nối với ESP32
Lưu ý: UART của LD2410 ở mức 3.3V — tương thích trực tiếp với ESP32. Nếu dùng Arduino 5V, cần bộ chuyển mức logic (level shifter) cho chân RX/TX.
5. Sơ Đồ Khối — Ứng Dụng Thực Tế
Dưới đây là các sơ đồ khối ứng dụng thực tế của HLK-LD2410 trong các hệ thống IoT và nhà thông minh:
A. Chiếu sáng tự động thông minh
B. Hệ thống an ninh — Phát hiện xâm nhập
C. Điều khiển HVAC theo hiện diện
Tiết kiệm 30–40% điện điều hòa — tự tắt khi không có người, tự bật khi phát hiện hiện diện.
D. Đếm người / Quản lý không gian
6. Cấu Hình & Lập Trình
Cấu hình qua ứng dụng Bluetooth (HLKRadarTool)
Phiên bản HLK-LD2410B có Bluetooth tích hợp. Tải app HLKRadarTool (Android) để cấu hình: khoảng cách max, ngưỡng nhạy từng gate, thời gian delay "no person".
Cấu hình qua UART Command
Gửi lệnh qua UART (256000 baud, 8N1) để đọc/ghi cấu hình. Protocol binary với header 0xFD 0xFC 0xFB 0xFA. Thư viện Arduino/ESP-IDF có sẵn.
Đọc dữ liệu đơn giản qua chân OUT
Không cần lập trình UART — chỉ đọc chân OUT: HIGH = có người, LOW = không có người. Phù hợp cho ứng dụng bật/tắt đèn đơn giản.
Code mẫu Arduino / ESP32
#include <ld2410.h> ld2410 radar; #define RADAR_RX 16 #define RADAR_TX 17 void setup() { Serial.begin(115200); Serial2.begin(256000, SERIAL_8N1, RADAR_RX, RADAR_TX); radar.begin(Serial2); } void loop() { radar.read(); if (radar.isConnected()) { if (radar.presenceDetected()) { Serial.print("Có người! Khoảng cách: "); Serial.print(radar.detectionDistance()); Serial.println(" cm"); } else { Serial.println("Không có người"); } } delay(200); }
7. Lưu Ý Khi Sử Dụng
Tránh
- Đặt gần quạt trần hoặc rèm cửa bay — gây báo giả
- Hướng radar ra ngoài cửa sổ kính — phản xạ gây nhiễu
- Đặt 2 module radar đối diện nhau — nhiễu chéo
- Sử dụng nguồn không ổn định — gây reset liên tục
Nên
- Gắn trên trần hoặc tường, hướng xuống/ngang vào vùng cần giám sát
- Dùng tụ lọc 100µF ở chân VCC để ổn định nguồn
- Cấu hình ngưỡng nhạy theo từng gate cho từng phòng cụ thể
- Đặt trong hộp nhựa mỏng (radar xuyên qua được) để bảo vệ
8. Các Phiên Bản HLK-LD2410
| Phiên bản | Bluetooth | Chân OUT | Ghi chú |
|---|---|---|---|
| LD2410 | Phiên bản gốc, chỉ UART | ||
| LD2410B | Thêm Bluetooth — cấu hình qua app | ||
| LD2410C | Nhỏ hơn, firmware mới, tùy chỉnh nhiều hơn | ||
| LD2410S | Phiên bản đơn giản, giá rẻ nhất |
9. Kết Luận — Mua Ở Đâu & Tích Hợp Với HomeOS
HLK-LD2410 là lựa chọn tối ưu cho các dự án IoT cần phát hiện sự hiện diện con người với chi phí thấp, kích thước nhỏ gọn. Module này tích hợp hoàn hảo với hệ sinh thái HomeOS qua ESP32 Gateway hoặc kết nối trực tiếp với HomeOS DataLogger.
Tóm tắt
- Phát hiện người ngồi yên — điều mà PIR không thể làm
- 9 gate cấu hình riêng — tùy chỉnh cho mọi không gian
- Giá chỉ ~100.000đ — rẻ hơn 10× so với cảm biến radar công nghiệp
- Tích hợp HomeOS Platform — giám sát, điều khiển, cảnh báo từ xa qua Telegram
