Thiết Kế Bo Mạch Điện Tử — Giải Pháp Cho 5 Bài Toán Kỹ Thuật Phức Tạp
Bo mạch điện tử chính là trái tim của mọi thiết bị công nghệ hiện đại — từ chiếc điện thoại thông minh trong tay bạn đến hệ thống điều khiển công nghiệp. Một thiết kế bo mạch tối ưu không chỉ quyết định hiệu năng sản phẩm mà còn ảnh hưởng trực tiếp đến chi phí sản xuất, độ bền và khả năng mở rộng. Bài viết này phân tích 5 bài toán kỹ thuật phức tạp nhất mà thiết kế bo mạch giúp giải quyết.
Bài toán 1: Tối ưu hiệu suất xử lý và tiết kiệm năng lượng
Trong thời đại IoT và AI, thiết bị điện tử phải xử lý khối lượng dữ liệu ngày càng lớn trong khi tiêu thụ điện năng ở mức tối thiểu. Đây là bài toán đối nghịch mà chỉ thiết kế bo mạch chuyên nghiệp mới có thể cân bằng.
Giải pháp thiết kế tối ưu hiệu suất
- Lựa chọn vi xử lý phù hợp với yêu cầu tính toán — không thừa công suất, không thiếu hiệu năng
- Thiết kế mạch nguồn với bộ chuyển đổi DC-DC hiệu suất cao, giảm tổn hao nhiệt
- Tối ưu đường mạch tín hiệu tốc độ cao, giảm trở kháng ký sinh và hiện tượng crosstalk
- Áp dụng kỹ thuật quản lý nguồn thông minh: chế độ ngủ sâu, điều khiển xung nhịp linh hoạt
Bài toán 2: Thu nhỏ kích thước và giảm trọng lượng
Xu hướng miniaturization đặt ra thách thức lớn: làm sao đặt nhiều chức năng hơn vào không gian nhỏ hơn? Thiết bị đeo tay, cảm biến IoT, drone — tất cả đều yêu cầu bo mạch siêu nhỏ gọn nhưng vẫn đảm bảo hiệu năng và tản nhiệt tốt.
Kỹ thuật thiết kế mật độ cao (HDI — High Density Interconnect) cho phép sử dụng via micro, đường mạch siêu mảnh và nhiều lớp PCB chồng lên nhau. Kết hợp với linh kiện dán SMD kích thước 0201 hoặc 01005, kỹ sư có thể giảm diện tích bo mạch xuống 40–60% so với thiết kế truyền thống.
Ngoài ra, việc tích hợp nhiều chức năng vào một IC duy nhất (System-on-Chip) cũng là chiến lược hiệu quả để giảm số lượng linh kiện rời, từ đó giảm kích thước và trọng lượng tổng thể của sản phẩm.
Bài toán 3: Nâng cao độ tin cậy và khả năng chống nhiễu
Một bo mạch hoạt động tốt trong phòng thí nghiệm chưa chắc đã ổn định ngoài thực tế. Nhiễu điện từ, biến động nhiệt độ, rung động cơ học — đây là những kẻ thù thầm lặng khiến thiết bị trục trặc sau một thời gian sử dụng.
Chiến lược tăng độ tin cậy
- Thiết kế mạch bảo vệ quá dòng, quá áp tại mọi đầu vào/ra quan trọng
- Bố trí lớp đất (ground plane) liên tục, giảm thiểu vòng lặp nhiễu
- Sử dụng tụ lọc bypass tại mỗi chân nguồn IC, đặt gần nhất có thể
- Thiết kế dự phòng (redundancy) cho các khối chức năng then chốt
Bài toán 4: Tích hợp giao tiếp không dây và chức năng hiện đại
Thiết bị điện tử ngày nay không còn hoạt động độc lập — chúng cần kết nối, giao tiếp và chia sẻ dữ liệu liên tục. Tích hợp các chuẩn giao tiếp như USB, Bluetooth, Wi-Fi, LoRa hay Zigbee vào một bo mạch nhỏ gọn đòi hỏi kỹ năng thiết kế RF chuyên sâu.
Thiết kế anten trên PCB (PCB antenna) là giải pháp tiết kiệm chi phí và không gian, nhưng đòi hỏi tính toán chính xác về trở kháng matching, khoảng cách keep-out và vật liệu nền. Một sai sót nhỏ trong layout có thể khiến tầm thu phát giảm đáng kể.
Ngoài giao tiếp không dây, các chức năng xử lý tín hiệu nâng cao như ADC độ phân giải cao, bộ lọc số, và giao tiếp cảm biến đa kênh cũng cần được thiết kế cẩn thận để đảm bảo độ chính xác và tốc độ đáp ứng.
Bài toán 5: Đáp ứng tiêu chuẩn EMC và an toàn quốc tế
Sản phẩm điện tử muốn xuất khẩu hoặc lưu hành thương mại phải vượt qua các bài kiểm tra tương thích điện từ (EMC) và an toàn điện nghiêm ngặt. Việc thiết kế đạt chuẩn ngay từ đầu giúp tiết kiệm hàng tháng trời chỉnh sửa và tái kiểm tra.
Các tiêu chuẩn cần đáp ứng

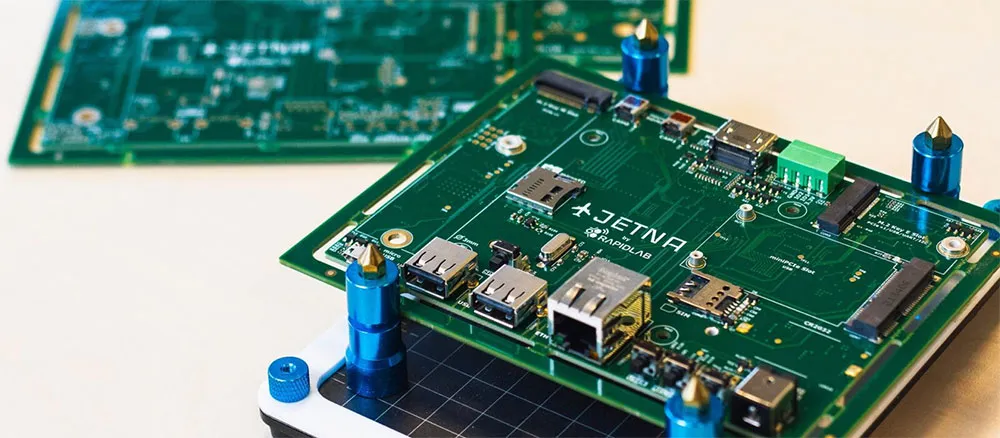

Quy trình 7 bước thiết kế bo mạch chuyên nghiệp
Một quy trình thiết kế bài bản là nền tảng cho sản phẩm chất lượng. Tại HomeOS, mỗi dự án thiết kế bo mạch đều tuân thủ quy trình 7 bước nghiêm ngặt, đảm bảo từ ý tưởng đến sản phẩm cuối cùng đều đạt tiêu chuẩn cao nhất.
- 1 Xác định yêu cầu kỹ thuật: Phân tích chi tiết chức năng, thông số điện, môi trường hoạt động và ngân sách
- 2 Lựa chọn linh kiện: Đánh giá datasheet, tính sẵn có trên thị trường và giá cả cạnh tranh
- 3 Thiết kế sơ đồ nguyên lý: Vẽ sơ đồ mạch chi tiết, kiểm tra logic và kết nối
- 4 Layout PCB: Bố trí linh kiện, đi dây tín hiệu và nguồn theo quy tắc thiết kế
- 5 Mô phỏng và kiểm tra: Simulate tín hiệu, nhiệt, EMC trước khi sản xuất
- 6 Chế tạo mẫu thử: Sản xuất prototype, hàn linh kiện và kiểm tra chức năng
- 7 Sản xuất hàng loạt: Tối ưu quy trình, kiểm tra chất lượng và giao hàng

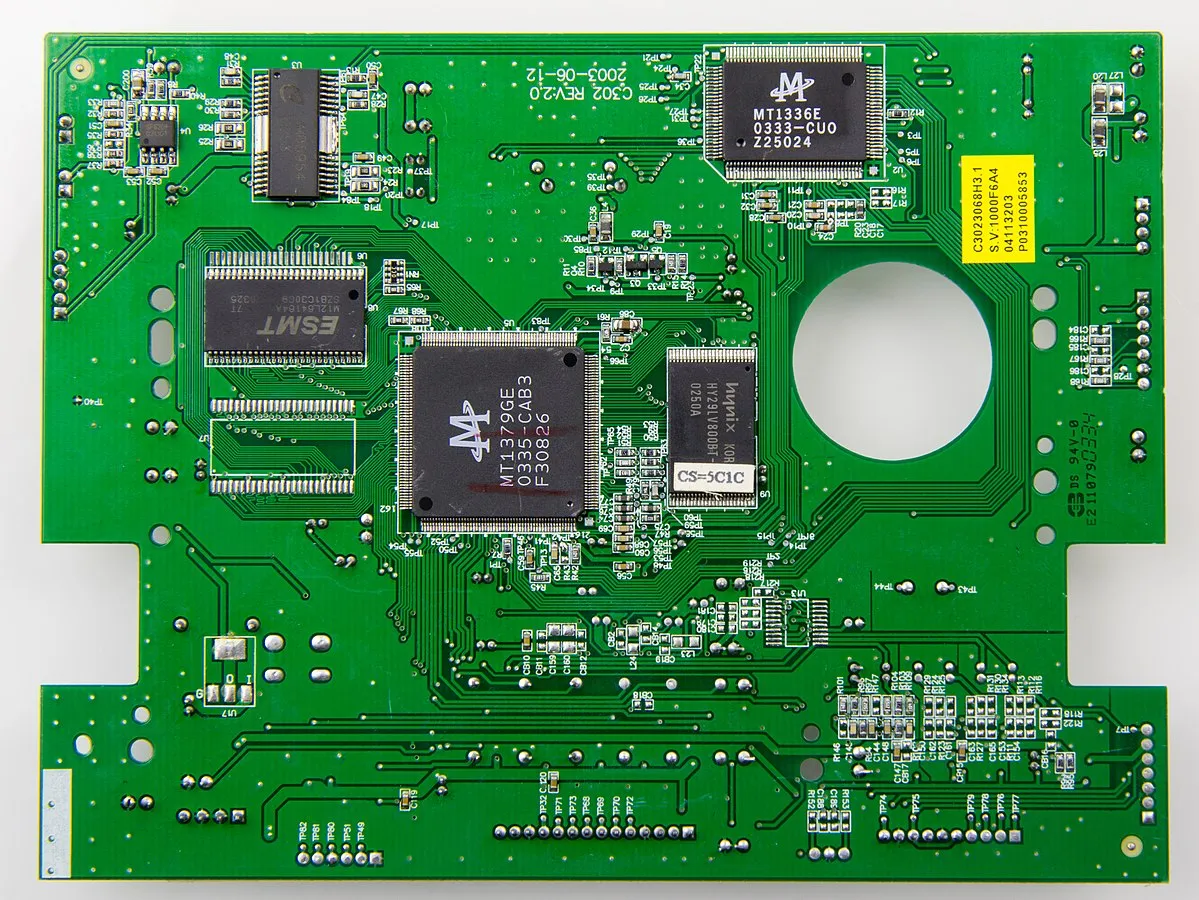

Công cụ và phần mềm thiết kế hàng đầu
Chất lượng thiết kế phụ thuộc rất lớn vào công cụ được sử dụng. Đội ngũ kỹ sư HomeOS làm việc với các phần mềm thiết kế và thiết bị đo lường chuyên nghiệp đáp ứng mọi yêu cầu từ mạch đơn giản đến hệ thống phức tạp.
Cần thiết kế bo mạch cho dự án của bạn? HomeOS sẵn sàng hỗ trợ!
Đội ngũ kỹ sư HomeOS với hơn 10 năm kinh nghiệm thiết kế bo mạch điện tử, sẵn sàng đồng hành cùng bạn từ ý tưởng đến sản phẩm hoàn chỉnh.
Liên hệ tư vấn miễn phí
