Thiết Kế Ngược PCB (Reverse Engineering) — Tất Tần Tật Từ Khái Niệm Đến Ứng Dụng
Thiết kế ngược (reverse engineering) bo mạch điện tử là kỹ thuật phân tích một bảng mạch đã tồn tại nhằm hiểu rõ cấu trúc, nguyên lý hoạt động và mối liên kết giữa các linh kiện — từ đó tái tạo hoặc cải tiến sản phẩm. Bài viết này sẽ đưa bạn đi từ những khái niệm nền tảng đến quy trình thực hành và ứng dụng thực tiễn.
Thiết kế ngược PCB là gì?
Thiết kế ngược PCB (PCB Reverse Engineering) là quá trình phân tích ngược một bảng mạch in đã hoàn thiện để thu thập đầy đủ thông tin về cấu trúc vật lý, sơ đồ nguyên lý, thành phần linh kiện và cách chúng kết nối với nhau. Mục tiêu cuối cùng là tái tạo lại bản thiết kế gốc hoặc phát triển phiên bản cải tiến.
Khác với thiết kế thuận (forward design) — đi từ ý tưởng đến sản phẩm, thiết kế ngược đi theo chiều ngược lại: từ sản phẩm hoàn chỉnh truy ngược về bản vẽ thiết kế. Đây là kỹ thuật được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp trên toàn thế giới.
Tại sao cần thiết kế ngược bo mạch?
Có nhiều tình huống thực tế đòi hỏi phải áp dụng kỹ thuật thiết kế ngược, đặc biệt khi tài liệu thiết kế gốc không còn tồn tại hoặc nhà sản xuất ban đầu đã ngừng hỗ trợ.
Các trường hợp cần thiết kế ngược
- Sửa chữa thiết bị đã ngừng sản xuất: Tái tạo bo mạch khi không tìm được linh kiện thay thế hoặc nhà cung cấp gốc
- Cải tiến sản phẩm hiện có: Hiểu rõ thiết kế cũ để nâng cấp hiệu suất, thêm tính năng hoặc tối ưu chi phí
- Nghiên cứu và học tập: Phân tích cách các kỹ sư giải quyết vấn đề kỹ thuật, học hỏi phương pháp thiết kế tiên tiến
- Đánh giá bảo mật: Kiểm tra lỗ hổng phần cứng, phát hiện các thành phần không mong muốn trên bo mạch

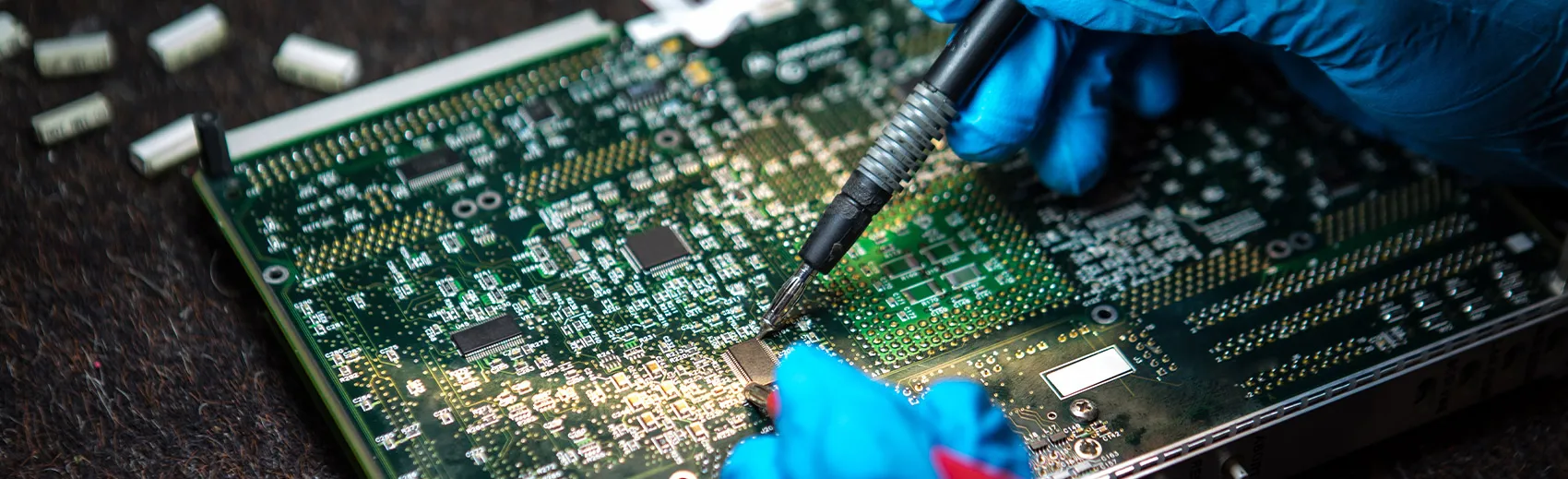

Quy trình thiết kế ngược PCB chi tiết
Quy trình thiết kế ngược bo mạch đòi hỏi sự tỉ mỉ và phương pháp có hệ thống. Dưới đây là 5 bước cốt lõi mà các kỹ sư tại HomeOS thường thực hiện:
Bước 1: Chuẩn bị thiết bị và tài liệu
Chuẩn bị đầy đủ kính hiển vi kỹ thuật số, máy chụp X-ray (nếu có), máy hàn khí nóng, phần mềm thiết kế PCB và các công cụ đo lường. Chụp ảnh độ phân giải cao toàn bộ hai mặt bo mạch trước khi bắt đầu tháo rời bất kỳ linh kiện nào.
Bước 2: Tháo rời và nhận dạng linh kiện
Cẩn thận tháo từng linh kiện, ghi chép vị trí và hướng lắp đặt. Tra cứu datasheet để xác định chính xác loại, thông số kỹ thuật và chức năng của mỗi linh kiện trên bo mạch.
Bước 3: Phân tích và truy vết đường mạch
Sử dụng đồng hồ vạn năng ở chế độ đo thông mạch để truy vết từng đường kết nối giữa các pad. Kết hợp với ảnh chụp độ phân giải cao để xác định đường mạch trên mỗi lớp — đặc biệt quan trọng với mạch nhiều lớp (multilayer).
Bước 4: Tái tạo sơ đồ nguyên lý và layout PCB
Từ dữ liệu phân tích, vẽ lại sơ đồ nguyên lý (schematic) trên phần mềm chuyên dụng, sau đó tái tạo bản thiết kế layout PCB hoàn chỉnh. Đối chiếu kỹ với bo mạch gốc để đảm bảo độ chính xác.
Bước 5: Kiểm tra và xác minh
Sản xuất mẫu thử từ bản thiết kế tái tạo, lắp ráp linh kiện và vận hành thử nghiệm. So sánh hiệu suất với bo mạch gốc để xác nhận tính chính xác của quá trình thiết kế ngược.
Công cụ và phần mềm hỗ trợ thiết kế ngược
Để thực hiện thiết kế ngược hiệu quả, kỹ sư cần trang bị bộ công cụ phần cứng và phần mềm chuyên dụng phù hợp với độ phức tạp của bo mạch cần phân tích.
Phần mềm thiết kế
Phần mềm xử lý ảnh
Thiết bị phần cứng
Ứng dụng thực tiễn của thiết kế ngược PCB
Thiết kế ngược không chỉ là kỹ thuật mà còn là giải pháp chiến lược cho nhiều bài toán thực tế trong ngành điện tử:
- Sửa chữa và nâng cấp thiết bị: Khôi phục hoạt động cho những thiết bị đã ngừng sản xuất, thay thế linh kiện lỗi thời bằng phiên bản hiện đại tương đương
- Nghiên cứu và đào tạo: Giảng dạy sinh viên kỹ thuật hiểu sâu về thiết kế mạch thực tế, nghiên cứu phương pháp thiết kế của các hãng sản xuất hàng đầu
- Phân tích an ninh phần cứng: Kiểm tra xem bo mạch có chứa các thành phần phần cứng không mong muốn (hardware trojan) hoặc lỗ hổng bảo mật
- Phát triển sản phẩm cạnh tranh: Hiểu rõ thiết kế đối thủ để phát triển giải pháp tối ưu hơn, phù hợp hơn với thị trường mục tiêu
Lưu ý về pháp lý và đạo đức
Thiết kế ngược là hoạt động hợp pháp trong nhiều trường hợp, tuy nhiên cần tuân thủ quy định pháp luật về sở hữu trí tuệ và bằng sáng chế tại quốc gia sở tại. Việc sử dụng kết quả thiết kế ngược để sao chép nguyên bản sản phẩm có bản quyền có thể vi phạm pháp luật.
HomeOS khuyến nghị sử dụng thiết kế ngược cho mục đích sửa chữa, cải tiến, nghiên cứu và phát triển sản phẩm mới — luôn tôn trọng quyền sở hữu trí tuệ và đảm bảo tính minh bạch trong quá trình thực hiện.
