8 Ưu Điểm Nổi Bật Khi Thiết Kế Bo Mạch Điện Tử Chuyên Nghiệp

Tích hợp linh kiện trên diện tích nhỏ gọn

Một trong những thế mạnh hàng đầu của thiết kế PCB chuyên nghiệp là khả năng bố trí hàng trăm linh kiện trên một diện tích cực kỳ nhỏ. Nhờ kỹ thuật thiết kế đa lớp (multilayer) và công nghệ gắn bề mặt SMT, các kỹ sư có thể tận dụng tối đa không gian bo mạch, giảm đáng kể kích thước sản phẩm cuối cùng.

Điều này đặc biệt quan trọng trong các thiết bị di động, thiết bị đeo tay và hệ thống IoT — nơi mà mỗi milimet vuông đều có giá trị. Thiết kế nhỏ gọn không chỉ tiết kiệm vật liệu mà còn mở ra khả năng ứng dụng trong những không gian hạn chế nhất.

Độ tin cậy vượt trội trong vận hành

Bo mạch được thiết kế chuyên nghiệp đảm bảo kết nối ổn định giữa các linh kiện thông qua đường mạch in chính xác, loại bỏ gần như hoàn toàn các điểm tiếp xúc lỏng lẻo — nguyên nhân phổ biến nhất gây ra sự cố trong thiết bị điện tử.

Sản xuất hàng loạt dễ dàng và tiết kiệm

Khi đã có bản thiết kế PCB hoàn chỉnh, việc nhân bản hàng nghìn bo mạch giống hệt nhau trở nên vô cùng đơn giản. Quy trình sản xuất tự động hóa cao — từ in lụa, gắn linh kiện đến hàn reflow — đảm bảo mỗi sản phẩm đều đạt chất lượng đồng đều.

Chi phí trên mỗi đơn vị giảm đáng kể khi số lượng tăng, giúp doanh nghiệp tối ưu hóa ngân sách sản xuất. Đồng thời, tốc độ sản xuất nhanh chóng đáp ứng kịp thời nhu cầu thị trường, rút ngắn thời gian từ ý tưởng đến sản phẩm thương mại.

Linh hoạt tùy biến theo mọi yêu cầu

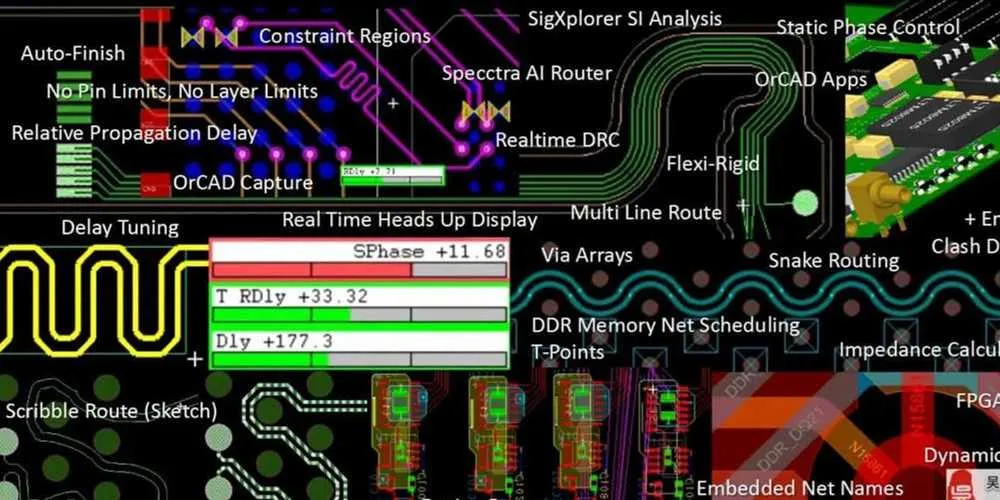

Thiết kế PCB chuyên nghiệp cho phép tùy chỉnh hoàn toàn theo đặc thù từng dự án: từ kích thước, hình dạng bo mạch đến bố cục linh kiện và kiểu đấu nối. Kỹ sư có thể tối ưu thiết kế cho từng ứng dụng cụ thể — dù là thiết bị y tế đòi hỏi độ chính xác cao hay hệ thống công nghiệp cần chịu được môi trường khắc nghiệt.

Khả năng linh hoạt này còn thể hiện ở việc dễ dàng cập nhật, nâng cấp thiết kế khi có yêu cầu thay đổi từ khách hàng hoặc khi cần tích hợp thêm tính năng mới mà không phải làm lại từ đầu.

Tính thẩm mỹ và chuyên nghiệp cao

Bo mạch được thiết kế bài bản mang lại vẻ ngoài gọn gàng, ngăn nắp với đường mạch sắc nét, linh kiện sắp xếp có hệ thống và nhãn in (silkscreen) rõ ràng. Điều này không chỉ tạo ấn tượng tốt với khách hàng mà còn thể hiện đẳng cấp thương hiệu.

Trong nhiều ngành công nghiệp, tính thẩm mỹ của bo mạch còn là yếu tố đánh giá năng lực kỹ thuật của nhà sản xuất. Một bo mạch đẹp đồng nghĩa với quy trình thiết kế và sản xuất được kiểm soát chặt chẽ.

Ổn định điện — giảm nhiễu và tản nhiệt hiệu quả

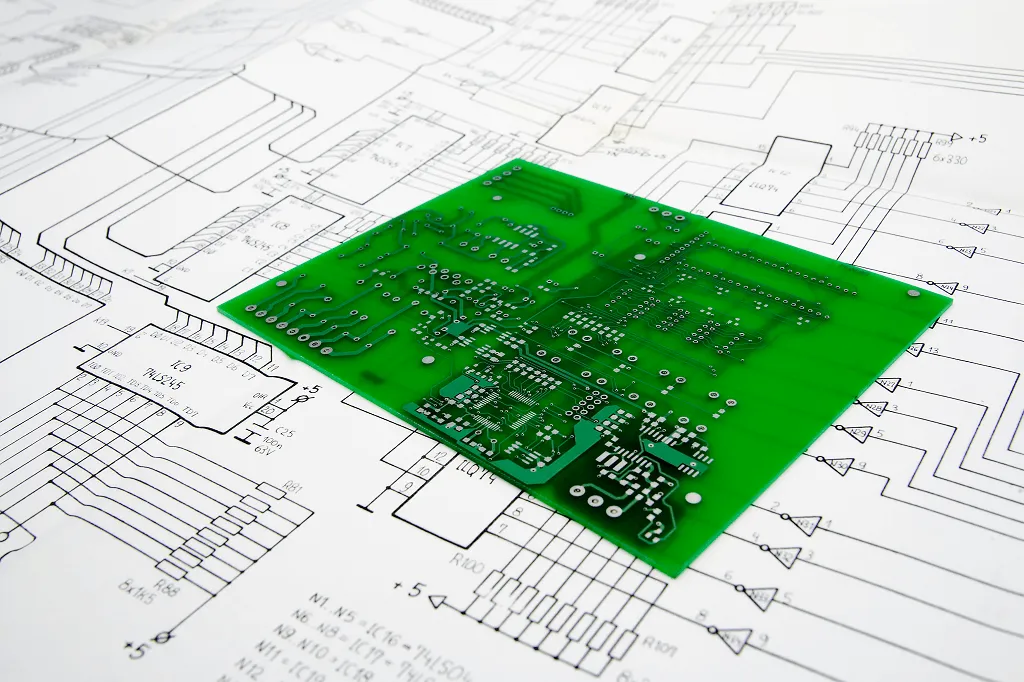

Thiết kế PCB chuyên nghiệp tích hợp các kỹ thuật chống nhiễu điện từ (EMI/EMC) ngay từ giai đoạn layout: phân vùng tín hiệu analog/digital, sử dụng lớp ground plane liên tục, đặt tụ lọc gần chân nguồn IC. Nhờ đó, bo mạch hoạt động ổn định ngay cả trong môi trường có nhiều nguồn nhiễu.

Dễ dàng bảo trì và sửa chữa nhờ module hóa

Thiết kế PCB chuyên nghiệp áp dụng nguyên tắc module hóa (modular design) — chia bo mạch thành các khối chức năng riêng biệt. Khi xảy ra sự cố, kỹ thuật viên có thể nhanh chóng xác định và thay thế đúng module bị lỗi mà không ảnh hưởng đến phần còn lại của hệ thống.

Nhãn in (silkscreen) rõ ràng trên bo mạch ghi chú tên linh kiện, giá trị và điểm đo giúp quá trình bảo trì diễn ra thuận lợi, giảm thời gian chẩn đoán và chi phí sửa chữa đáng kể.

Tích hợp đa dạng công nghệ trên cùng bo mạch

Thiết kế PCB hiện đại cho phép kết hợp nhiều công nghệ lắp ráp trên cùng một bo mạch: linh kiện dán bề mặt (SMT) cho mật độ cao, linh kiện xuyên lỗ (through-hole) cho các kết nối chịu lực, và thậm chí cả mạch dẻo (flexible PCB) cho những vùng cần uốn gập.
