HomeOS — Thiết kế mạch in theo yêu cầu
GIA CÔNG MẠCH ĐIỆN TỬ

Gia công mạch điện tử
PCB/PCBA

Dịch vụ sản xuất mạch in PCB và lắp ráp PCBA trọn gói — từ thiết kế, chế tạo prototype đến sản xuất hàng loạt với chất lượng kiểm soát chặt chẽ theo tiêu chuẩn IPC.

PCB 1–16 lớp SMT & DIP AOI & ICT ISO 9001
QUY TRÌNH 12 BƯỚC · 4 GIAI ĐOẠN

Từ ý tưởng đến sản phẩm hoàn chỉnh

Mọi dự án gia công mạch tại HomeOS được quản lý trên HomeOS Hardware Studio — ý tưởng, bản vẽ, kết quả kiểm tra, vật tư và tiến độ nằm trên cùng một hệ thống, khách hàng theo dõi được từng phiên bản.

Dự án minh hoạ: Bút thử điện không tiếp xúc (NCV) — mã hm-elec-ac-dc. Ảnh ở bước 01–09 chụp từ chính dự án này trên Hardware Studio: bo 2 lớp 22 × 130 mm, 39 linh kiện, phát hiện điện trường AC bằng ăng-ten + khuếch đại 4 tầng + dao động TLC555, cảnh báo bằng còi và LED, pin Li-Po sạc qua USB-C. Ảnh ở bước 10–12 là hình minh hoạ công đoạn. Bấm vào ảnh để xem lớn.
Giai đoạn A

Ý tưởng & giải pháp

Bước 01–02
01

Tiếp nhận ý tưởng & yêu cầu kỹ thuật

Khách hàng mô tả ý tưởng bằng lời, ảnh, máy mẫu hoặc bản phác. Kỹ sư HomeOS cùng trợ lý AI viết lại thành yêu cầu kỹ thuật rõ ràng, đo đếm được.

  • Làm rõ chức năng, môi trường lắp đặt, nguồn cấp, kích thước, ngân sách
  • Chuyển ý tưởng thành chỉ tiêu kỹ thuật cụ thể (dải đo, thời gian đáp ứng, thời lượng pin…)
  • Chia dự án thành các phần gia công: bo mạch, vỏ, firmware
Kết quả bàn giao: Tài liệu yêu cầu kỹ thuật Phạm vi công việc & dự toán sơ bộ
1–2 ngày

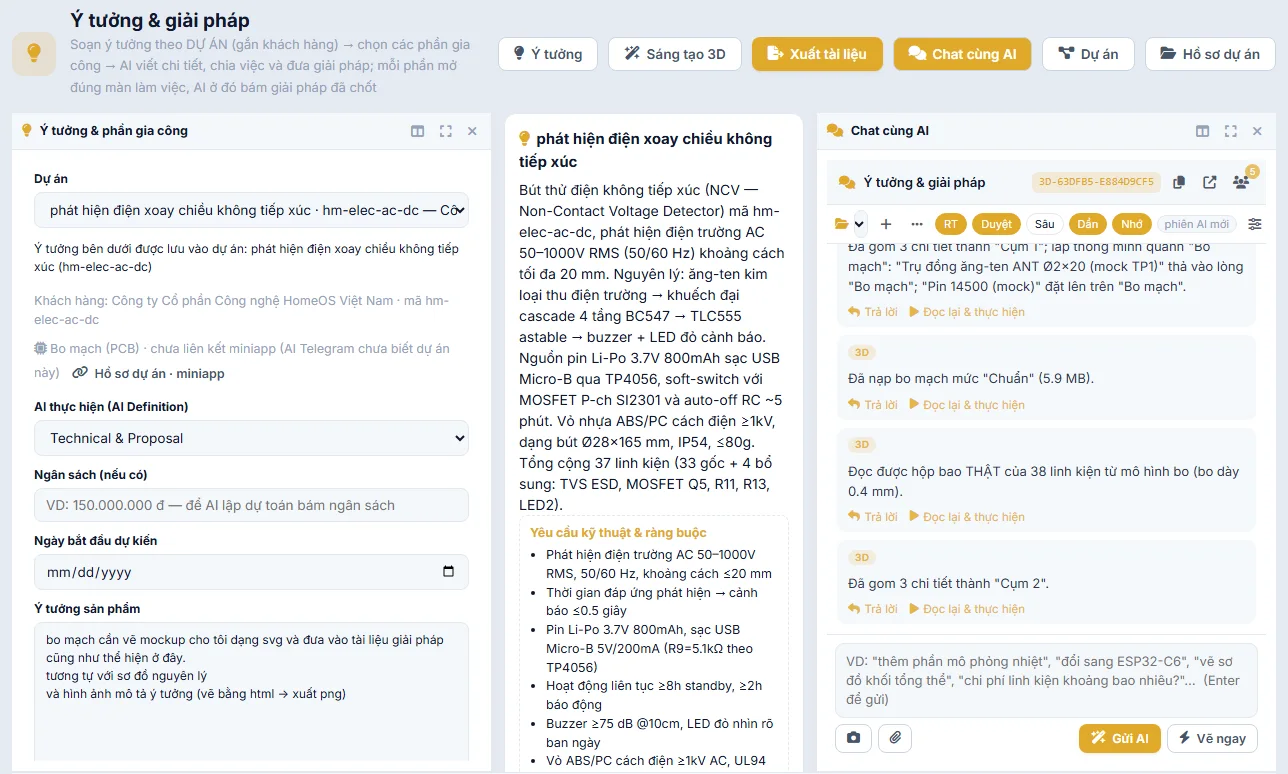

Màn “Ý tưởng & giải pháp”: ý tưởng bút thử điện không tiếp xúc được AI viết thành yêu cầu kỹ thuật — phát hiện AC 50–1000 V, khoảng cách ≤ 20 mm, pin Li-Po sạc USB.
Màn “Ý tưởng & giải pháp”: ý tưởng bút thử điện không tiếp xúc được AI viết thành yêu cầu kỹ thuật — phát hiện AC 50–1000 V, khoảng cách ≤ 20 mm, pin Li-Po sạc USB.

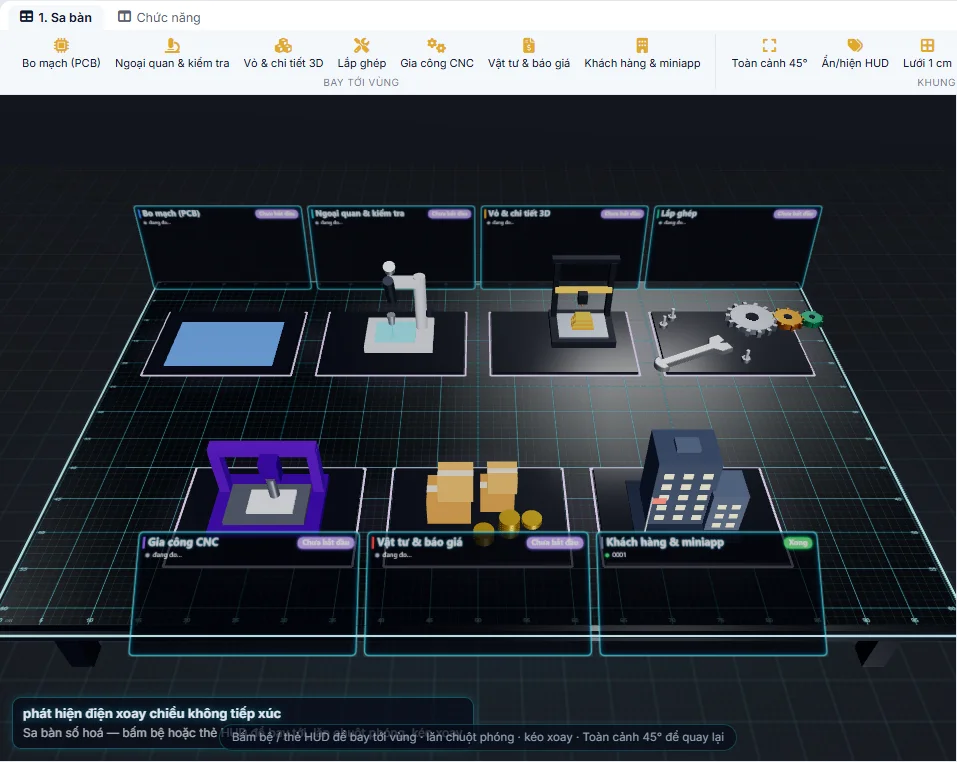

Bàn thiết kế 3D của dự án: mỗi ô là một hạng mục — bo mạch, ngoại quan & kiểm tra, vỏ & chi tiết 3D, lắp ghép, gia công CNC, vật tư & báo giá.
Bàn thiết kế 3D của dự án: mỗi ô là một hạng mục — bo mạch, ngoại quan & kiểm tra, vỏ & chi tiết 3D, lắp ghép, gia công CNC, vật tư & báo giá.
02

Giải pháp kỹ thuật & kế hoạch dự án

Từ yêu cầu đã chốt, HomeOS đề xuất kiến trúc giải pháp, chọn linh kiện chủ lực và lập bàn thiết kế chung cho cả dự án — mọi hạng mục được theo dõi tại một nơi.

  • Sơ đồ khối và phương án linh kiện chủ lực
  • Bàn thiết kế 3D gom đủ hạng mục: bo mạch, ngoại quan, vỏ, lắp ghép, vật tư
  • Mốc tiến độ và người phụ trách từng hạng mục
Kết quả bàn giao: Tài liệu giải pháp Kế hoạch & tiến độ
1–3 ngày
Giai đoạn B

Thiết kế mạch

Bước 03–05
03

Thiết kế sơ đồ nguyên lý (Schematic)

Vẽ sơ đồ nguyên lý theo từng khối chức năng, đặt tên net rõ ràng để dễ kiểm tra, mô phỏng và bảo trì về sau.

  • Chia khối: đầu vào cảm biến, khuếch đại, xử lý, chỉ thị, nguồn & sạc
  • Tính toán giá trị linh kiện, bảo vệ ESD, quản lý nguồn
  • Thiết kế trên KiCad — xuất PDF để khách hàng duyệt
Kết quả bàn giao: Sơ đồ nguyên lý (PDF) Netlist
Tuỳ độ phức tạp

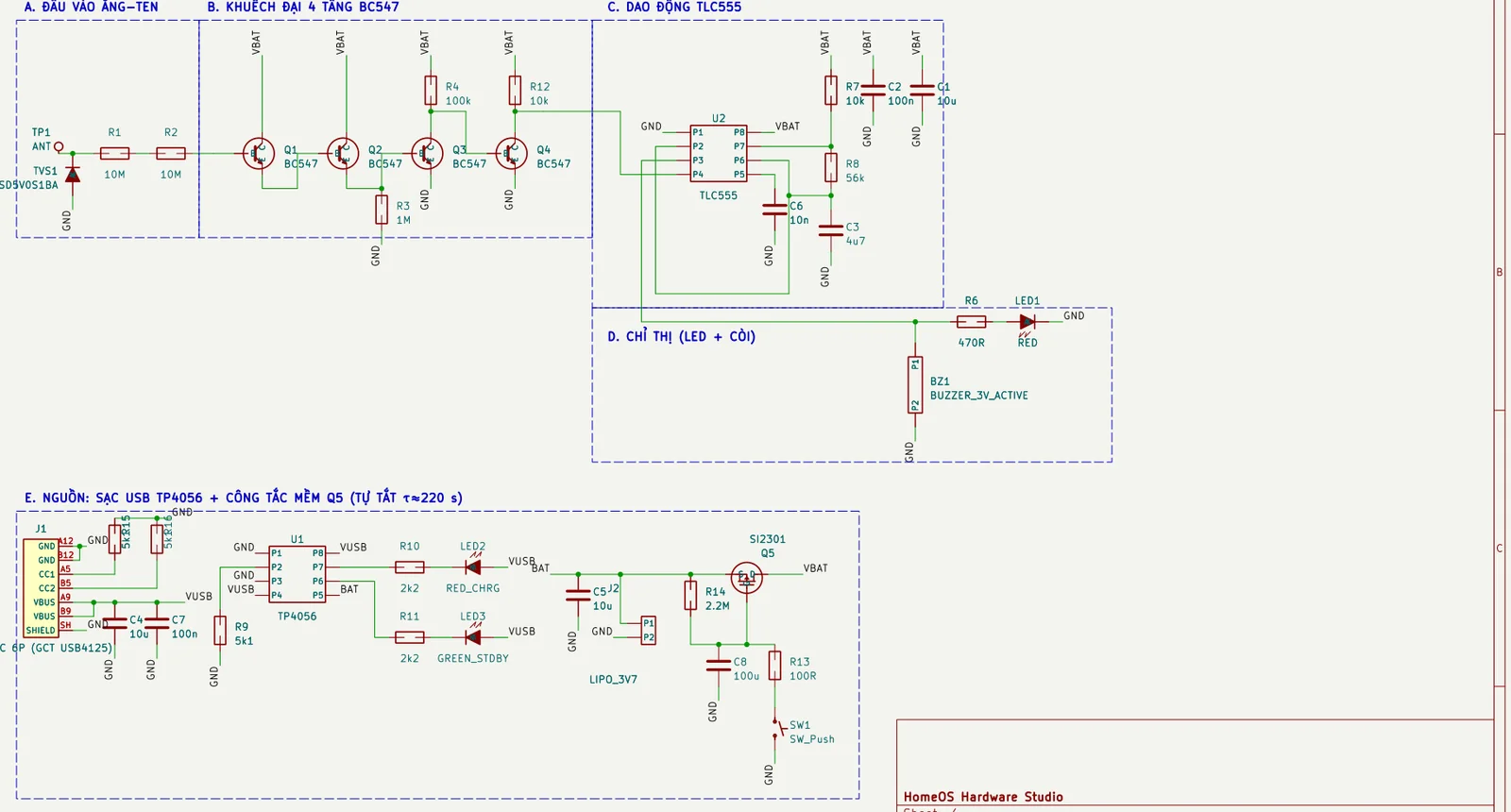

Sơ đồ nguyên lý thật của dự án mẫu, chia 5 khối: A. đầu vào ăng-ten · B. khuếch đại 4 tầng BC547 · C. dao động TLC555 · D. LED + còi · E. nguồn sạc USB TP4056 + công tắc mềm tự tắt.
Sơ đồ nguyên lý thật của dự án mẫu, chia 5 khối: A. đầu vào ăng-ten · B. khuếch đại 4 tầng BC547 · C. dao động TLC555 · D. LED + còi · E. nguồn sạc USB TP4056 + công tắc mềm tự tắt.

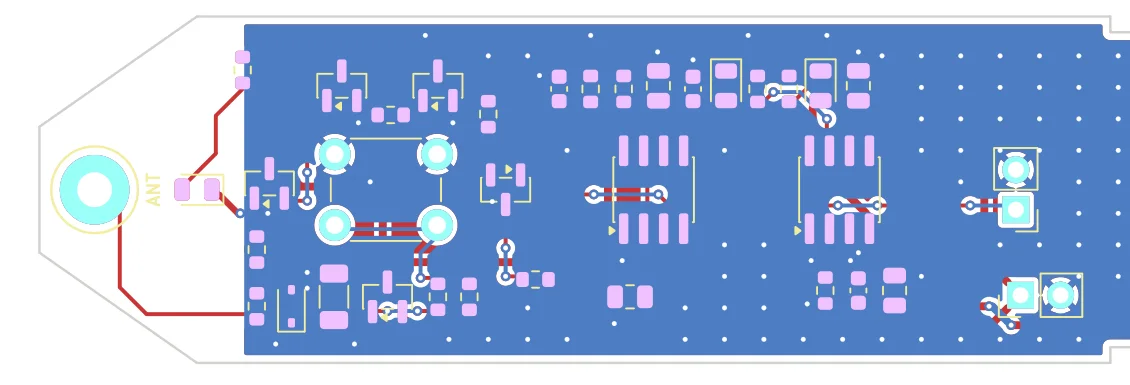

Mạch in dự án mẫu (phần đầu bo): bo 2 lớp 22 × 130 mm, dày 1,0 mm, 39 linh kiện, 121 via; dây nhỏ nhất 0,25 mm, khoảng cách nhỏ nhất 0,275 mm.
Mạch in dự án mẫu (phần đầu bo): bo 2 lớp 22 × 130 mm, dày 1,0 mm, 39 linh kiện, 121 via; dây nhỏ nhất 0,25 mm, khoảng cách nhỏ nhất 0,275 mm.
04

Thiết kế mạch in (PCB Layout)

Bố trí linh kiện và đi dây theo hình dạng sản phẩm, tuân thủ luật thiết kế của nhà máy để mạch in sản xuất được ngay lần đầu.

  • Bố trí theo vỏ sản phẩm, tách vùng tín hiệu nhạy và vùng nguồn
  • Đi dây 2 lớp, đổ đồng GND, khâu via
  • Kiểm soát độ rộng dây, khoảng cách, lỗ khoan theo năng lực nhà máy
Kết quả bàn giao: Bản vẽ mạch in (PDF) Thống kê bo mạch
Tuỳ độ phức tạp
05

Mô hình 3D & ghép vỏ

Dựng mô hình 3D của bo mạch để kiểm tra kích thước, vị trí cổng kết nối, nút bấm và ghép thử vào vỏ trước khi chế tạo.

  • Ảnh render mặt trên / mặt dưới để khách hàng hình dung sản phẩm
  • Xuất mô hình 3D cho thiết kế vỏ
  • Ghép thử bo vào vỏ, kiểm tra va chạm và lỗ bắt vít
Kết quả bàn giao: Mô hình 3D Ảnh render bo mạch
1–2 ngày

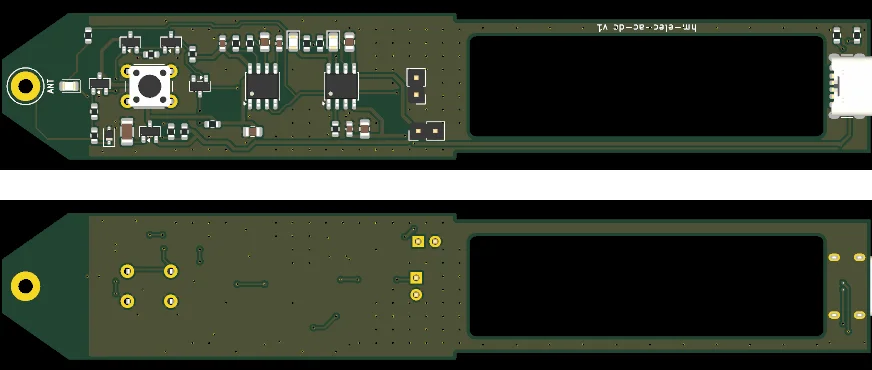

Ảnh render 3D bo mạch dự án mẫu — mặt trên (ăng-ten, nút nguồn, 2 IC, cổng USB-C) và mặt dưới.
Ảnh render 3D bo mạch dự án mẫu — mặt trên (ăng-ten, nút nguồn, 2 IC, cổng USB-C) và mặt dưới.
Giai đoạn C

Kiểm tra trước sản xuất

Bước 06–09

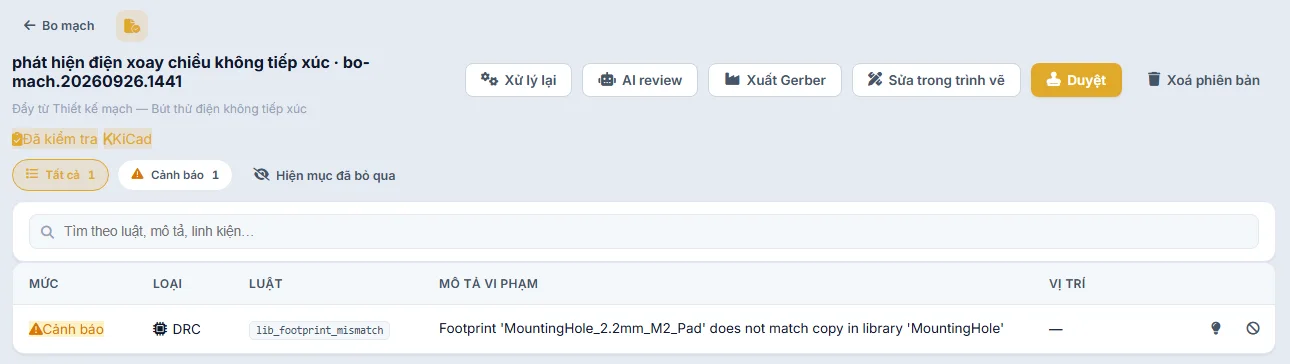

Kết quả kiểm tra phiên bản đã sửa của dự án mẫu: không có lỗi, chỉ còn 1 cảnh báo về thư viện footprint.
Kết quả kiểm tra phiên bản đã sửa của dự án mẫu: không có lỗi, chỉ còn 1 cảnh báo về thư viện footprint.
06

Kiểm tra tự động ERC / DRC

Mỗi phiên bản bản vẽ được máy kiểm tra luật điện (ERC) và luật mạch in (DRC). Lỗi được liệt kê theo mức độ để sửa trước khi đặt sản xuất.

  • ERC: chân chưa nối, xung đột nguồn, sai kiểu chân
  • DRC: khoảng cách, độ rộng dây, lỗ khoan, chồng lấn linh kiện
  • Chỉ chuyển bước khi không còn lỗi nghiêm trọng
Kết quả bàn giao: Báo cáo ERC / DRC
Tự động
07

Mô phỏng mạch

Trích netlist từ chính bản vẽ, dựng mô hình và chạy mô phỏng mạch tương tự hoặc logic số để kiểm tra nguyên lý trước khi tốn chi phí làm mẫu.

  • Trích netlist tự động từ mạch in
  • Mô phỏng mạch tương tự (SPICE) hoặc logic số (Verilog)
  • Đối chiếu kết quả với chỉ tiêu kỹ thuật đã chốt
Kết quả bàn giao: Kết quả mô phỏng
1–2 ngày

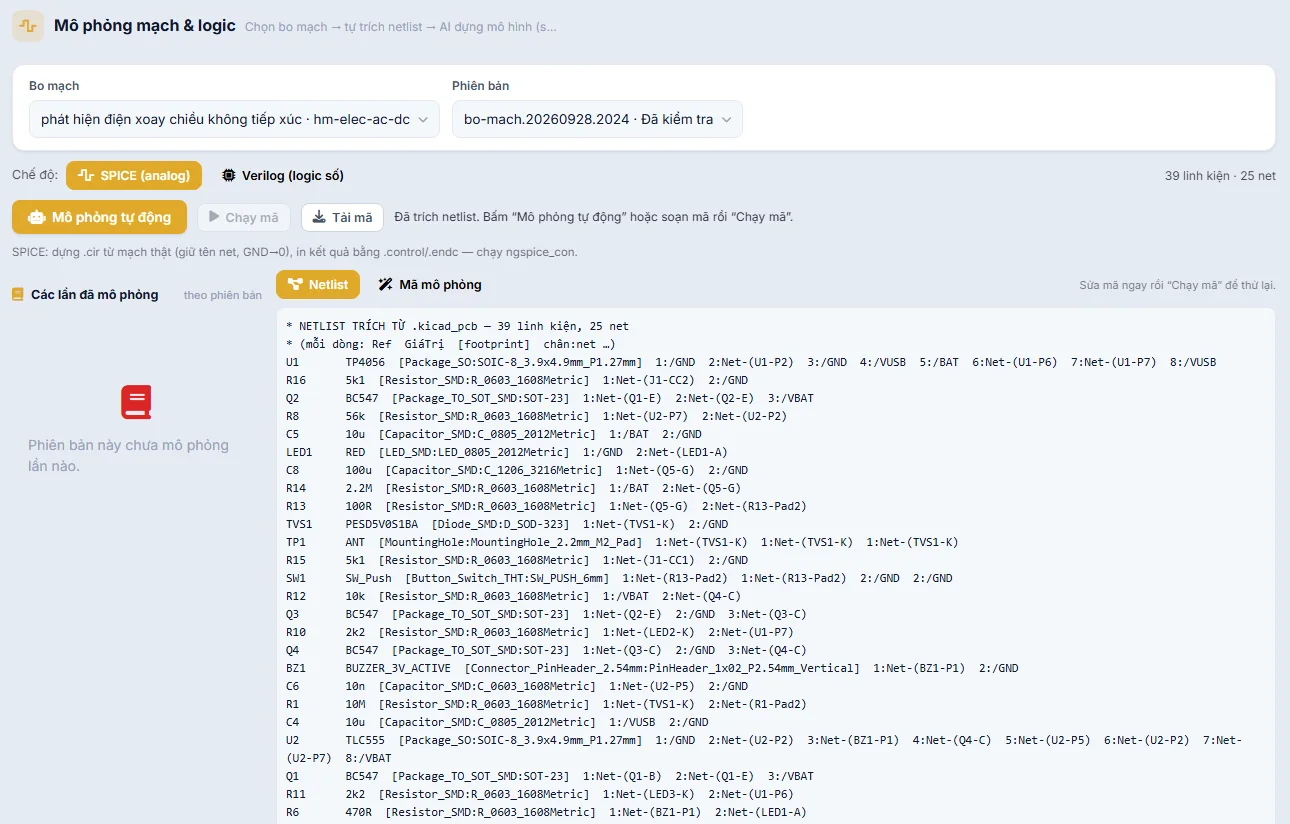

Màn mô phỏng mạch: netlist trích từ bo dự án mẫu — 39 linh kiện, 25 net — sẵn sàng chạy mô phỏng.
Màn mô phỏng mạch: netlist trích từ bo dự án mẫu — 39 linh kiện, 25 net — sẵn sàng chạy mô phỏng.

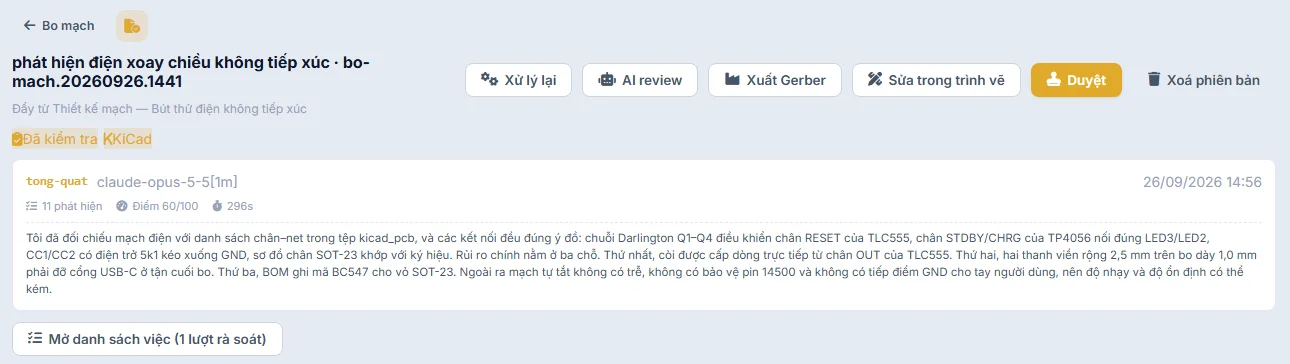

AI rà soát chấm 60/100 và chỉ ra 3 rủi ro cụ thể (dòng ra của TLC555, viền bo đỡ cổng USB-C, nhãn linh kiện trong BOM) để sửa trước khi duyệt.
AI rà soát chấm 60/100 và chỉ ra 3 rủi ro cụ thể (dòng ra của TLC555, viền bo đỡ cổng USB-C, nhãn linh kiện trong BOM) để sửa trước khi duyệt.

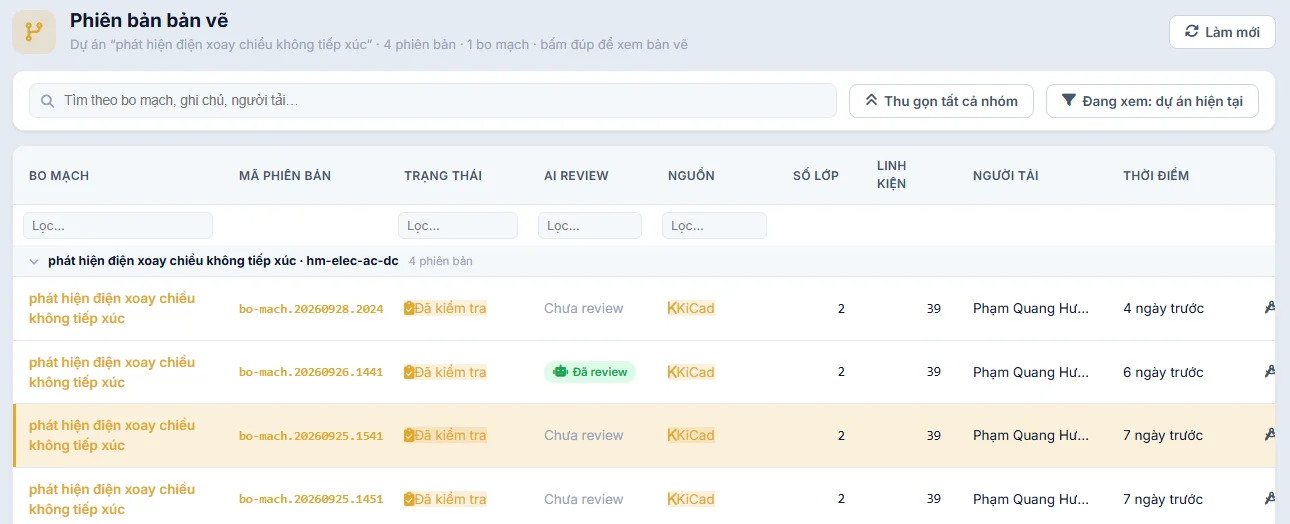

Danh sách phiên bản của dự án mẫu: 4 lần chỉnh sửa, phiên bản nào cũng đã qua kiểm tra tự động.
Danh sách phiên bản của dự án mẫu: 4 lần chỉnh sửa, phiên bản nào cũng đã qua kiểm tra tự động.
08

Rà soát thiết kế & duyệt phiên bản

AI rà soát đối chiếu sơ đồ với mạch in, chấm điểm và chỉ ra rủi ro; kỹ sư sửa và lưu thành phiên bản mới. Chỉ phiên bản được duyệt mới đưa đi sản xuất.

  • Đối chiếu chân–net giữa sơ đồ và mạch in
  • Chỉ ra rủi ro về dòng điện, cơ khí, nhãn linh kiện
  • Quản lý phiên bản: ai sửa, sửa gì, khi nào
Kết quả bàn giao: Biên bản rà soát Phiên bản được duyệt
1–2 ngày
09

Chốt vật tư (BOM) & báo giá

Chốt danh mục vật tư từ phiên bản đã duyệt, gắn giá linh kiện và chi phí gia công để báo giá minh bạch theo từng số lượng.

  • BOM đủ mã linh kiện, giá trị, kiểu chân, số lượng
  • Đề xuất linh kiện thay thế tương đương khi khan hàng
  • Báo giá cho mẫu thử và cho lô sản xuất
Kết quả bàn giao: BOM Báo giá chi tiết
1 ngày

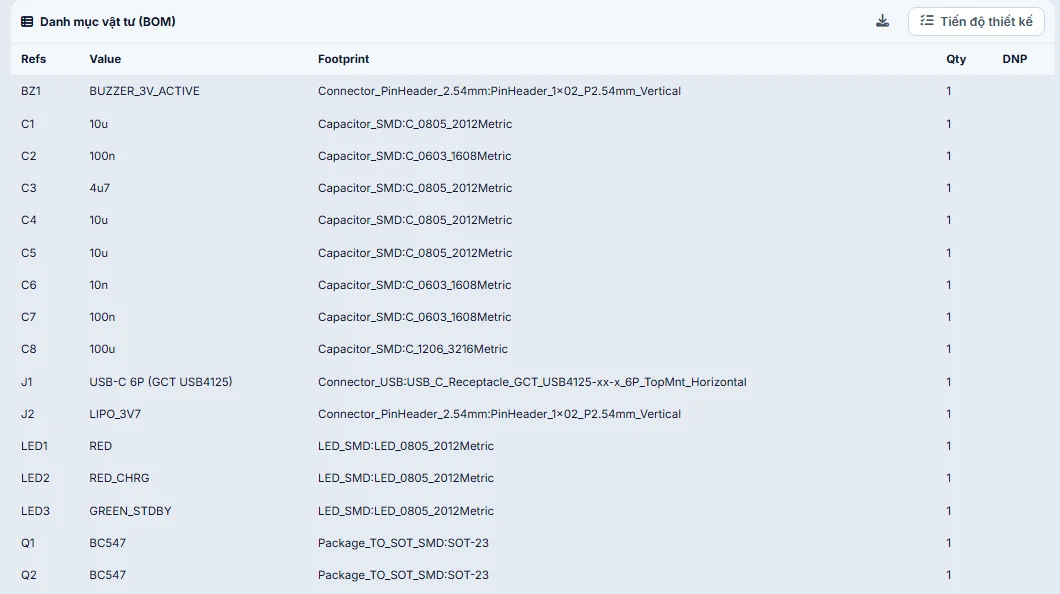

Danh mục vật tư (BOM) xuất từ bản vẽ dự án mẫu.
Danh mục vật tư (BOM) xuất từ bản vẽ dự án mẫu.
Giai đoạn D

Sản xuất & bàn giao

Bước 10–12
In kem hànstencil + SPI Gắp đặt SMTpick & place Hàn reflowlò nhiệt theo profile Hàn DIP & AOIsoi lỗi hàn PCB trần → PCBA hoàn chỉnh Hình minh hoạ các công đoạn lắp ráp
10

Chế tạo PCB & lắp ráp PCBA

Gửi Gerber đi chế tạo mạch in, mua linh kiện theo BOM và lắp ráp: in kem hàn, gắp đặt SMT, hàn reflow, hàn DIP, kiểm tra quang học.

  • Chế tạo PCB: phơi sáng, ăn mòn, khoan CNC, mạ, phủ solder mask
  • Linh kiện chính hãng, kiểm tra đầu vào, đối chiếu BOM
  • In kem hàn bằng stencil, gắp đặt SMT, hàn reflow, hàn DIP
  • Kiểm tra AOI phát hiện lỗi hàn, lệch linh kiện
Kết quả bàn giao: Bo mạch PCBA hoàn chỉnh
PCB 3–7 ngày · lắp ráp 1–3 ngày
11

Nạp firmware & kiểm tra chức năng

Mỗi bo được nạp firmware và kiểm tra chức năng; mẫu đầu tiên được thử thực tế cùng khách hàng trước khi sản xuất loạt.

  • Nạp firmware, cấu hình thông số
  • Kiểm tra nguồn, dòng tiêu thụ, I/O, truyền thông
  • Thử nghiệm mẫu — khách hàng duyệt mẫu
  • Chạy lão hoá (burn-in) theo yêu cầu
Kết quả bàn giao: Biên bản kiểm tra Mẫu đã duyệt
1–2 ngày
Bo mạch (PCBA) Nạp firmwareSWD / JTAG / UART / USB Đồ gá kiểm tra (FCT) Đo nguồn · dòng tiêu thụ · I/O ✔ ĐẠT — ghi nhật ký theo số serial Mỗi bo đều được nạp và kiểm tra trước khi xuất Hình minh hoạ
Túi chống tĩnh điện ESD • Sơ đồ nguyên lý• Bản vẽ mạch in• Gerber · BOM• Mô hình 3D• Báo cáo kiểm tra• Firmware Hồ sơ kỹ thuật Giao hàng toàn quốc Bàn giao sản phẩm kèm đầy đủ hồ sơ Hình minh hoạ
12

Đóng gói, bàn giao & hỗ trợ

Đóng gói chống tĩnh điện, giao hàng toàn quốc và bàn giao đủ hồ sơ để khách hàng chủ động sản xuất lại hoặc nâng cấp về sau.

  • Đóng gói ESD, dán nhãn theo lô
  • Bàn giao hồ sơ: nguyên lý, mạch in, Gerber, BOM, mô hình 3D, báo cáo kiểm tra
  • Hỗ trợ sản xuất loạt và cải tiến phiên bản tiếp theo
Kết quả bàn giao: Sản phẩm Bộ hồ sơ kỹ thuật
Hoàn tất
Tổng thời gian
Tùy quy mô & độ phức tạp
3–5
ngày (Prototype)
10–15
ngày (Lô nhỏ)
15–25
ngày (Hàng loạt)
Tiêu chuẩn IPC-A-610 Class 2/3

Năng lực sản xuất PCB

Số lớp PCB 1 — 16 lớp

Single-sided, double-sided, multilayer, HDI

Vật liệu FR-4, Aluminium, Rogers

FR-4 Tg170, nhôm tản nhiệt, high-frequency Rogers

Độ dày đồng 0.5oz — 6oz

Tùy chọn theo yêu cầu dòng điện và tản nhiệt

Kích thước tối thiểu Track/Gap 3/3mil

Via tối thiểu 0.15mm, BGA pitch 0.4mm

Xử lý bề mặt HASL, ENIG, OSP

Lead-free HASL, Immersion Gold, Immersion Tin

Năng lực lắp ráp PCBA

Hàn SMT Linh kiện 01005+

Pick & place tốc độ cao, hàn reflow, BGA reball

Hàn DIP Wave & Selective

Hàn sóng tự động, hàn chọn lọc, hàn tay chính xác

Kiểm tra AOI 3D AOI

Kiểm tra quang học tự động, phát hiện lỗi hàn, lệch linh kiện

Kiểm tra ICT Flying probe & Bed-of-nails

Test điện, đo giá trị linh kiện, kiểm tra ngắn mạch/hở mạch

Functional test Tuỳ chỉnh theo sản phẩm

Nạp firmware, kiểm tra chức năng, burn-in test

Gửi file Gerber để nhận báo giá

Gửi file thiết kế (Gerber, BOM, CPL) qua form liên hệ. Đội ngũ HomeOS sẽ review và báo giá chi tiết trong 24h.

Yêu cầu báo giá ngay
